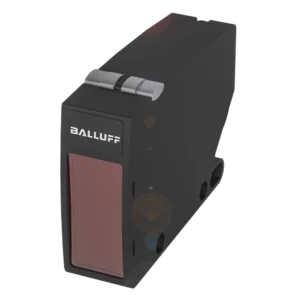

Balluff BOS01K3 Photoelectric Sensor
Raibung Delapan Sinergi merupakan penyedia resmi sensor fotoelektrik Balluff BOS01K3 (BOS 64K-AA-PR10-TG) di Indonesia. Produk yang kami tawarkan merupakan barang baru, original, dan bergaransi resmi. Kami hadir dengan penawaran harga yang kompetitif dan ramah di kantong, tanpa mengorbankan kualitas. Tak hanya tipe BOS01K3 (BOS 64K-AA-PR10-TG), kami juga menyediakan beragam model dan seri lainnya dari produk Balluff secara lengkap untuk memenuhi berbagai kebutuhan industri Anda.
BOS01K3 (BOS 64K-AA-PR10-TG) Balluff Sensor Photoelectric
Sensor fotolistrik BOS01K3 dari Balluff adalah perangkat canggih yang dirancang untuk mendeteksi objek dengan presisi tinggi menggunakan teknologi cahaya. Sensor ini memiliki spesifikasi mekanis yang membuatnya ideal untuk berbagai aplikasi industri yang membutuhkan deteksi objek yang akurat dan stabil. Artikel ini membahas tentang masing-masing spesifikasi fitur pada sensor yang kami jual ini.
Spesifikasi Mekanis Sensor Balluff BOS01K3
Dimensi Kompak yang Efisien
Salah satu keunggulan utama sensor BOS01K3 Balluff adalah dimensinya yang kompak, yaitu 25 x 69,7 x 100,4 mm. Dengan ukuran ini, sensor dapat dengan mudah dipasang di berbagai lokasi tanpa memakan banyak ruang, menjadikannya pilihan ideal untuk sistem otomasi industri yang memiliki keterbatasan ruang.
Bagian Pemasangan dengan Sekrup M4
Bagian pemasangan sensor ini menggunakan sekrup M4, yang memastikan sensor dapat terpasang dengan kuat dan stabil pada berbagai permukaan. Pemasangan yang kokoh sangat penting untuk menjaga sensor tetap pada posisi yang tepat selama operasi.
Torsi Pengencangan Maksimal 1,2 Nm
Untuk memastikan pemasangan yang optimal, torsi pengencangan maksimal yang direkomendasikan adalah 1,2 Nm. Pengaturan torsi ini penting untuk mencegah kerusakan pada komponen sensor sekaligus memastikan sensor terpasang dengan aman.
Spesifikasi Fitur Optik Sensor Fotolistrik
1. Cahaya Lingkungan Maksimal 5000 Lux
Sensor ini mampu beroperasi dengan baik meskipun berada di bawah paparan cahaya lingkungan hingga 5000 Lux. Kemampuan ini memastikan sensor tetap berfungsi optimal meskipun digunakan di area dengan pencahayaan tinggi.
2. Karakteristik Sinar yang Divergen
Karakteristik sinar divergen memungkinkan penyebaran cahaya yang lebih luas, sehingga sensor dapat mendeteksi objek dengan cakupan yang lebih besar. Hal ini sangat bermanfaat untuk aplikasi yang memerlukan area deteksi yang luas.
3. Zona Buta (Blind Zone) 100 mm
Sensor memiliki zona buta sebesar 100 mm, yang berarti objek yang berada dalam jarak tersebut mungkin tidak terdeteksi. Oleh karena itu, penempatan sensor yang tepat sangat penting untuk menghindari zona buta ini.
4. Kelompok LED Berdasarkan IEC 62471 (Exempt Group)
Sensor ini termasuk dalam kelompok Exempt Group berdasarkan standar IEC 62471, yang menunjukkan bahwa sensor aman dari risiko radiasi optik yang berbahaya.
5. Jenis Cahaya LED Merah
Menggunakan LED merah sebagai sumber cahaya, sensor ini juga memberikan visibilitas yang jelas pada area deteksi. Teknisi mengetahui cahaya merah lebih stabil dan hemat energi dibandingkan jenis cahaya lainnya.
6. Filter Polarisasi untuk Deteksi yang Lebih Akurat
Filter polarisasi memungkinkan sensor untuk meminimalkan gangguan dari pantulan cahaya yang tidak diinginkan. Kemudian hal ini meningkatkan akurasi deteksi terutama pada permukaan yang memantulkan cahaya.
7. Prinsip Operasi Optik: Sensor Retroreflektif
Sensor ini bekerja dengan prinsip retroreflektif, yang berarti cahaya yang dipancarkan oleh sensor akan dipantulkan kembali oleh reflektor ke sensor untuk mendeteksi keberadaan objek.
8. Fungsi Switching Optik: Light-On dan Dark-On
Sensor mendukung dua mode switching optik, yaitu:
- Light-On: Sensor aktif ketika ada cahaya yang diterima.
- Dark-On: Sensor aktif ketika tidak ada cahaya yang diterima.
Fungsi ini memberikan fleksibilitas tinggi dalam berbagai aplikasi industri.
9. Panjang Gelombang Cahaya 660 nm
Panjang gelombang cahaya sebesar 660 nm memastikan sensor memiliki sensitivitas yang optimal dalam mendeteksi objek dengan akurasi tinggi.
Spesifikasi Koneksi dan Data Listrik Sensor Fotolistrik
Diameter Kabel yang Didukung
Sensor ini kompatibel dengan kabel berdiameter 8 hingga 10 mm, memungkinkan fleksibilitas dalam penggunaan berbagai jenis kabel sesuai kebutuhan instalasi.
Jenis Koneksi Terminal Sekrup
Koneksi menggunakan terminal sekrup yang memastikan sambungan listrik tetap kuat dan stabil, sehingga meminimalkan risiko gangguan pada sistem.
Perlindungan Terhadap Polaritas Terbalik
Fitur perlindungan terhadap polaritas terbalik memastikan sensor tidak mengalami kerusakan meskipun kabel daya terpasang dengan polaritas yang salah.
Perlindungan Terhadap Kesalahan Perangkat
Perancang juga melengkapi sensor ini dengan perlindungan terhadap pencampuran perangkat, sehingga pengguna dapat dengan aman memasang dan mengoperasikannya tanpa risiko kerusakan.
Data Listrik yang Optimal untuk Kinerja Sensor
Arus Beban Nol Maksimal 25 mA
Sensor ini memiliki arus tanpa beban (no-load current) maksimal 25 mA, yang membuatnya hemat energi saat tidak aktif.
Tegangan Operasi
- 24 hingga 60 VDC
- 24 hingga 240 VAC
Kisaran tegangan ini memberikan fleksibilitas tinggi dalam berbagai aplikasi kelistrikan.
Kelas Perlindungan II
Sensor ini termasuk dalam kelas perlindungan II, yang menjamin keamanan pengguna dari bahaya kelistrikan.
Tegangan Isolasi Terukur 250 V AC
Tegangan isolasi 250 V AC memungkinkan penggunaan sensor ini dalam kondisi listrik yang menuntut perlindungan tinggi.
Arus Operasi Terukur 3000 mA
Sensor ini mendukung arus operasi hingga 3000 mA, menjadikannya cocok untuk aplikasi dengan kebutuhan daya besar.
Tegangan Operasi Terukur
- AC: 230 V
- DC: 24 V
Berbagai sistem kelistrikan dapat menggunakan sensor berkat pilihan tegangan yang fleksibel.
Ripple Maksimal 10%
Dengan ripple maksimal sebesar 10% dari tegangan operasi, sensor ini memastikan stabilitas daya yang diperlukan untuk kinerja optimal.
Frekuensi Switching 20 Hz
Frekuensi switching hingga 20 Hz memungkinkan respons cepat dalam deteksi objek.
Delay Pemadaman dan Penyalaan Maksimal 25 ms
- Waktu tunda pemadaman (toff): Maksimal 25 ms
- Waktu tunda penyalaan (ton): Maksimal 25 ms
Sensor ini dirancang untuk merespons dengan cepat dalam proses otomatisasi.
Kategori Utilisasi AC-140
Kategori ini menunjukkan bahwa sensor dapat diandalkan dalam aplikasi industri yang memerlukan pengoperasian berkelanjutan.
Fitur Display dan Operasi Sensor Fotolistrik
1. Potensiometer dengan Sudut Putar 240° (2x)
Dua potensiometer, yang masing-masing memiliki sudut putar hingga 240°, melengkapi sensor ini. Potensiometer ini memudahkan pengguna dalam melakukan kalibrasi sensor untuk berbagai kebutuhan aplikasi.
2. Saklar Geser (4x)
Terdapat empat saklar geser yang memungkinkan konfigurasi fungsi sensor secara manual. Kemudian saklar ini memudahkan pengguna dalam menyesuaikan mode kerja sensor sesuai kebutuhan operasional.
3. Tampilan Fungsi Output – LED Kuning
LED kuning berfungsi sebagai indikator output. Ketika LED kuning menyala, itu menandakan bahwa sensor telah mendeteksi objek dan juga memberikan sinyal output yang sesuai.
4. Indikator Stabilitas – LED Hijau
LED hijau menunjukkan status stabilitas sensor. Jika LED hijau menyala, berarti sensor bekerja dalam kondisi yang stabil dan optimal.
Fungsi dan Pengaturan Sensor
1. Pengaturan Fungsi Waktu
Sensor ini mendukung fungsi pengaturan waktu yang memungkinkan pengguna menentukan waktu respons sensor sesuai dengan kebutuhan proses otomatisasi.
2. Mode Light-On/Dark-On
Sensor ini mendukung dua mode operasi:
- Light-On: Perancang mengaktifkan sensor ketika ada cahaya yang diterima.
- Dark-On: Sensor menjadi aktif ketika tidak ada cahaya yang mengenainya.
Mode ini memberikan fleksibilitas tinggi dalam berbagai aplikasi industri.
3. Jarak Switching Terukur (Sn)
Pengguna dapat menyesuaikan jarak switching terukur (Sn) sensor sesuai dengan kebutuhan deteksi objek. Hal ini memastikan sensor dapat bekerja dengan presisi tinggi sesuai kondisi lapangan.
BOS01K3 (BOS 64K-AA-PR10-TG) Balluff Sensor Photoelectric
BOS01K3 (BOS 64K-AA-PR10-TG) Balluff Sensor Photoelectric Datasheet: BOS01K3 Balluff Sensor Photoelectric pdf
