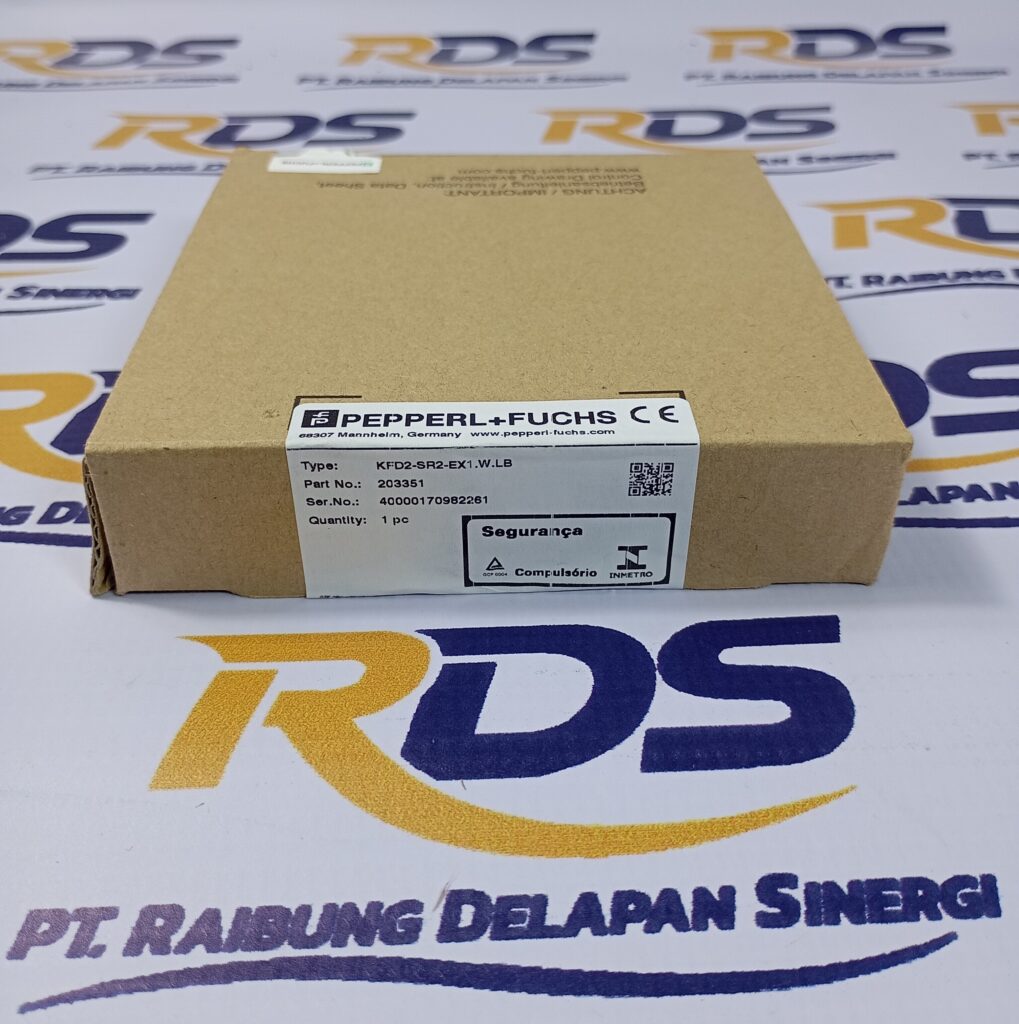

KFD2-SR2-EX1.W.LB Pepperl Fuchs Switch Amplifier

Jual Switch Amplifier KFD2-SR2-EX1.W.LB Pepperl Fuchs

Kami Raibung Delapan Sinergi sebagai distributor Intrinsic Safety Barriers Pepperl Fuchs Indonesia, Menjual produk jenis Isolated Barriers (K-System) salah satunya yaitu jenis Switch Amplifier tipe Jual KFD2-SR2-EX1.W.LB Pepperl Fuchs. Ready On-Stock per saat ini New dan Original. Selain tipe Jual KFD2-SR2-EX1.W.LB Pepperl Fuchs, kami juga menjual jenis Tipe, Jenis, dan Series Pepperl Fuchs lainnya. Harga yang kami tawarkan untuk Jual KFD2-SR2-EX1.W.LB Pepperl Fuchs sangat bersaing dengan distributor di seluruh Indonesia.

Switch Amplifier KFD2-SR2-EX1.W.LB Pepperl Fuchs

Switch Amplifier KFD2-SR2-Ex1.W.LB adalah salah satu perangkat elektronik andal yang dirancang untuk memberikan performa optimal dalam aplikasi industri. Artikel ini akan membahas secara mendetail produk yang kami jual ini dengan spesifikasi mekanikal, termasuk tingkat perlindungan, koneksi, dimensi, berat, dan metode pemasangan perangkat ini.

Spesifikasi Mekanikal KFD2-SR2-EX1.W.LB Pepperl Fuchs

Tingkat Perlindungan IP20: Keamanan yang Efisien

Switch Amplifier ini memiliki tingkat perlindungan IP20, yang memberikan perlindungan terhadap benda padat berukuran lebih dari 12 mm. Hal ini memastikan keamanan dari kontak langsung dengan bagian aktif perangkat, seperti jari atau alat kecil. Perangkat dengan rating IP20 tidak tahan terhadap kelembapan atau percikan air. Oleh karena itu, lingkungan dalam ruangan yang kering adalah tempat yang paling cocok untuk perangkat ini.

Koneksi Stabil dengan Terminal Sekrup

Perangkat ini dilengkapi dengan koneksi terminal sekrup, yang menawarkan sambungan listrik yang aman dan andal. Kelebihan dari terminal sekrup meliputi:

  • Instalasi Mudah: Pengguna hanya perlu mengencangkan kabel dengan obeng untuk memastikan koneksi yang kokoh.
  • Keandalan Tinggi: Terminal sekrup membantu meminimalkan risiko kabel terlepas akibat getaran atau pergerakan.
    Dengan fitur ini, Switch Amplifier dapat dipasang dengan mudah tanpa memerlukan keahlian teknis yang tinggi.

Dimensi Kompak untuk Efisiensi Ruang

Switch Amplifier KFD2-SR2-Ex1.W.LB dirancang dengan dimensi yang sangat kompak, yaitu:

  • Tinggi: 119 mm
  • Lebar: 20 mm
  • Kedalaman: 115 mm

Dimensi ini menjadikan perangkat ideal untuk sistem yang membutuhkan penghematan ruang, seperti panel kontrol yang padat. Desain ramping memungkinkan penempatan perangkat bersebelahan tanpa mengurangi aksesibilitas atau fungsi.

Bobot Ringan untuk Kemudahan Instalasi

Dengan berat sekitar 150 gram, perangkat ini tergolong ringan, sehingga memudahkan proses instalasi. Bobot yang minimal juga mengurangi tekanan pada struktur panel, membuatnya lebih efisien untuk digunakan dalam aplikasi skala besar.

Pemasangan pada Rel DIN 35 mm: Praktis dan Serbaguna

Pemasangan Switch Amplifier ini dirancang mengikuti standar industri, yaitu pada rel DIN 35 mm sesuai EN 60715:2001. Berikut beberapa keuntungan pemasangan menggunakan rel DIN:

  1. Proses Instalasi Cepat: Pemasangan perangkat hanya memerlukan penempatan langsung pada rel tanpa alat tambahan.
  2. Stabilitas Maksimal: Rel DIN memberikan dukungan yang kuat untuk memastikan perangkat tetap pada posisi meskipun terkena getaran.
  3. Kemudahan Penyesuaian: Perangkat dapat dengan mudah dipindahkan atau diganti sesuai kebutuhan operasional.

Spesifikasi Daya KFD2-SR2-EX1.W.LB Pepperl Fuchs

Koneksi Daya: Fleksibilitas dengan Power Rail atau Terminal

Pasokan daya ini mendukung dua jenis koneksi:

  • Power Rail: Agar dapat mengintegrasikan beberapa perangkat dengan cepat, Power Rail dirancang untuk menawarkan fleksibilitas tinggi dan mengurangi kebutuhan akan kabel tambahan.
  • Terminal 14+ dan 15-: Metode koneksi ini memberikan stabilitas sambungan, cocok untuk perangkat yang membutuhkan koneksi individual dan terjamin.

Kedua opsi ini memungkinkan pemasangan yang mudah dan memastikan kompatibilitas dengan berbagai jenis sistem.

Tegangan Tersedia: 19-30 V DC

Pasokan daya ini beroperasi dalam rentang tegangan 19 hingga 30 V DC, menjadikannya kompatibel dengan berbagai perangkat industri. Tegangan yang stabil dalam rentang ini memastikan perangkat dapat bekerja tanpa gangguan, meskipun terdapat fluktuasi kecil pada sumber daya.

Ripple ≤ 10%: Menjamin Stabilitas Tegangan

Sistem ini menggunakan Ripple yang diizinkan hingga ≤ 10% menandakan bahwa pasokan daya ini mampu menjaga stabilitas tegangan bahkan dalam kondisi beban variabel. Stabilitas ini penting untuk melindungi perangkat dari kerusakan akibat fluktuasi tegangan.

Konsumsi Arus dan Daya yang Efisien

  • Arus Tertinggi: ≤ 45 mA
    Arus yang rendah ini menunjukkan efisiensi tinggi, mengurangi beban pada sistem dan memperpanjang umur perangkat.
  • Daya Dissipasi: ≤ 0,9 W
    Pasokan daya berdaya rendah ini mengurangi panas yang menghasilkan menjaga suhu perangkat tetap terkendali.
  • Konsumsi Daya Maksimal: ≤ 0,9 W
    Efisiensi ini menjadikan pasokan daya ramah lingkungan dan hemat energi, cocok untuk aplikasi yang membutuhkan operasional berkelanjutan.

Spesifikasi Input: Memastikan Keandalan Koneksi

Bagian input sistem elektronik berperan penting dalam menerima sinyal atau data untuk diproses lebih lanjut. Berikut adalah spesifikasi input yang perlu Anda ketahui:

Koneksi Input

  • Sisi Koneksi: Terletak di sisi lapangan (field side).
  • Terminal Koneksi: Sistem ini menggunakan terminal 1+, 2+, dan 3- untuk memastikan sambungan yang kokoh dan stabil.

Nilai Nominal Input

Spesifikasi ini mengikuti standar EN 60947-5-6 (NAMUR), yang menjamin kompatibilitas dengan perangkat industri lainnya. Nilai-nilai nominal meliputi:

  • Tegangan Sirkuit Terbuka: ±8 V DC
  • Arus Sirkuit Pendek: ±8 mA

Titik Switching dan Histeresis

  • Titik Switching: 1.2 hingga 2.1 mA
  • Histeresis Switching: Sekitar 0.2 mA, memastikan pengoperasian yang stabil meskipun terdapat variasi kecil pada sinyal input.

Deteksi Kesalahan Jalur

Fitur ini membantu mengidentifikasi gangguan seperti:

  • Kabel Putus: Jika arus ≤ 0.1 mA.
  • Korsleting: Jika arus > 6 mA.

Rasio Pulsa/Pausa

Rasio pulsa dan pausa minimum adalah 20 ms, yang memastikan respons cepat terhadap sinyal input tanpa kehilangan data penting.

Spesifikasi Output: Mengoptimalkan Sinyal dan Performa Relay

Output sistem elektronik bertanggung jawab untuk mengirimkan sinyal atau pesan setelah pemrosesan. Berikut adalah detail spesifikasi output:

Koneksi Output

  • Sisi Koneksi: Terletak di sisi kontrol (control side).
  • Terminal Koneksi:
    • Output I: Sistem ini mengunakan terminal 7, 8, 9 untuk sinyal utama.
    • Output II: Sistem ini meggunakan terminal 10, 11, 12 untuk sinyal atau pesan kesalahan.

Jenis Output

  • Output I: Berfungsi untuk sinyal melalui relay.
  • Output II: Kita dapat menggunakan sinyal atau pesan kesalahan ini, termasuk melalui relay.

Beban Kontak

Relay pada output memiliki kemampuan menahan beban yang signifikan:

  • 250 V AC/2 A (cos φ > 0.75)
  • 126.5 V AC/4 A (cos φ > 0.75)
  • 40 V DC/2 A (beban resistif)

Arus Saklar Minimum

Untuk operasi yang efektif, arus saklar minimum adalah 2 mA pada 24 V DC.

Waktu Energized/De-Energized

  • Energized Delay: Sekitar 20 ms.
  • De-Energized Delay: Sekitar 20 ms.

Masa Hidup Mekanis

Relay pada output memiliki daya tahan hingga 10⁷ siklus switching, memberikan umur panjang untuk operasi yang berkelanjutan.

Pesan Kesalahan Kolektif

Kesalahan kolektif dapat dipantau melalui Power Rail, yang memungkinkan pengelolaan sistem secara lebih efisien.

Metode Konfigurasi: Fleksibilitas Melalui Saklar DIP

Pengaturan perangkat dilakukan melalui saklar DIP, yang menawarkan fleksibilitas dalam konfigurasi. Berikut adalah langkah-langkah umum dalam menggunakan saklar DIP:

  1. Identifikasi Posisi Saklar: Setiap saklar memiliki nomor atau label yang sesuai dengan parameter tertentu.
  2. Sesuaikan Pengaturan: Geserlah saklar ke posisi ON atau OFF sesuai dengan konfigurasi yang Anda inginkan.
  3. Pastikan Keselarasan: Periksa kembali semua saklar setelah diatur untuk memastikan kesesuaian dengan panduan.

Mengubah konfigurasi secara manual sangat membantu dalam aplikasi industri atau laboratorium

Cara Mengoptimalkan Penggunaan Indikator dan Pengaturan

  1. Periksa LED Secara Berkala: Pastikan semua LED berfungsi dengan baik untuk menghindari kesalahan pemantauan.
  2. Gunakan Panduan Konfigurasi: Ikuti dokumentasi perangkat saat mengatur saklar DIP untuk memastikan akurasi.
  3. Tandai Label dengan Jelas: Gunakan label permanen dan hindari perubahan yang tidak perlu untuk menjaga keteraturan.
  4. Cek Posisi Saklar: Kemudian, pastikan anda mengatur semua saklar sesuai dengan panduan konfigurasi perangkat.

Switch Amplifier KFD2-SR2-EX1.W.LB Pepperl Fuchs

Switch Amplifier KFD2-SR2-EX1.W.LB Pepperl Fuchs Datasheet: KFD2-SR2-EX1.W.LB Pepperl Fuchs pdf
