Jual PN3160 PN-600-SER14-MFRKG/US/ /V IFM Sensor Pressure

/ IFM, SENSOR CONTROLLER / Oleh

SensorJual PN3160 PN-600-SER14-MFRKG/US/ /V IFM Sensor Pressure

Kami Jual PN3160 PN-600-SER14-MFRKG/US/ /V IFM Sensor Pressure dan menyediakan Sensor IFM PN3160 PN-600-SER14-MFRKG/US/ /V di Indonesia, sensor ini adalah sensor tekanan flush dengan tampilan. Kami menawarkan produk-produk baru dan original dengan harga yang sangat kompetitif di seluruh Indonesia. Selain sensor tipe PN3160 PN-600-SER14-MFRKG/US/ /V , kami juga menawarkan berbagai tipe, jenis dan series sensor IFM lainnya yang lengkap.

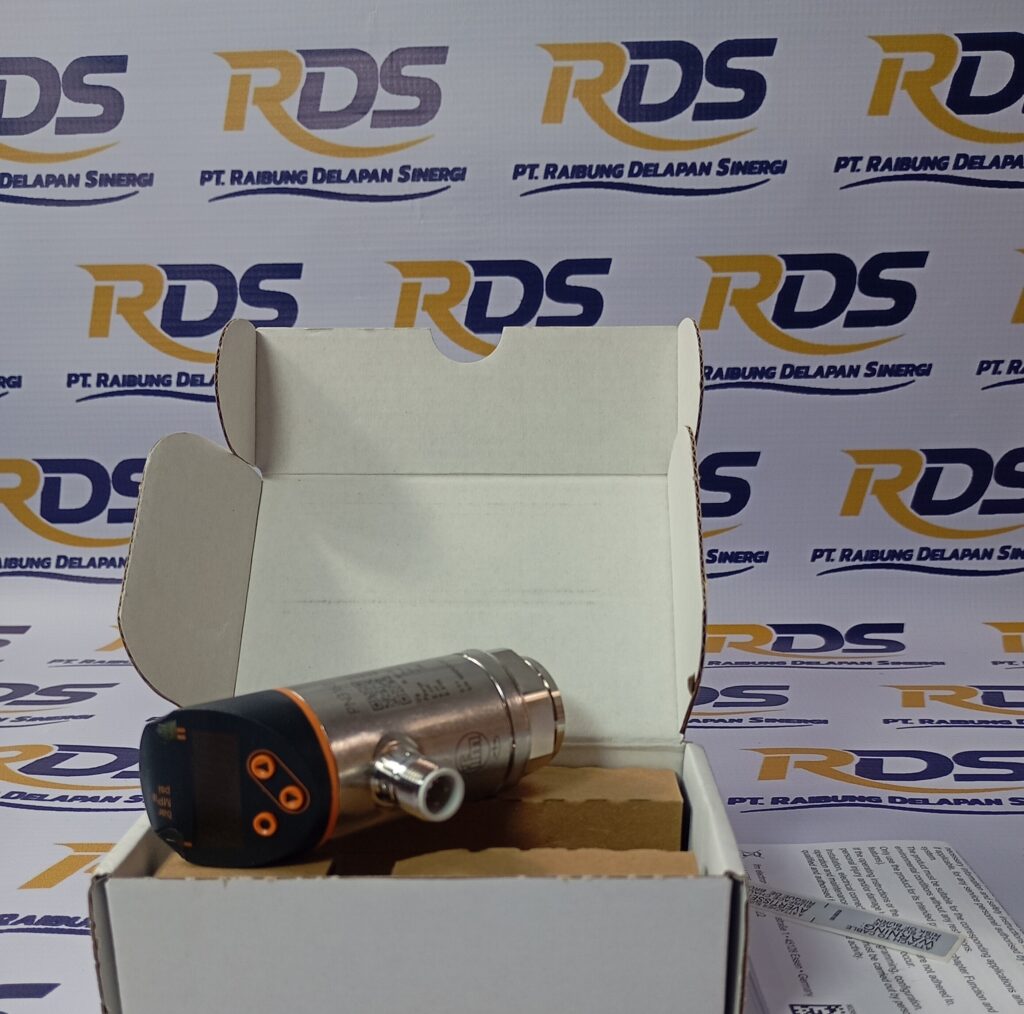

Sensor IFM PN3160 PN-600-SER14-MFRKG/US/ /V

Perangkat sensor tekanan seperti PN3160 menjadi salah satu pilihan utama dalam berbagai aplikasi industri. Dengan kombinasi fitur canggih, akurasi tinggi, dan daya tahan yang andal, PN3160 dirancang untuk memenuhi kebutuhan operasional yang kompleks dan beragam. Artikel ini akan membahas karakteristik produk, spesifikasi produk serta keunggulan produk yang kami jual ini.

Jumlah Input dan Output: Fleksibilitas Maksimal

PN3160 memiliki 1 output digital dan 1 output analog, memberikan fleksibilitas tinggi dalam integrasi sistem.

  • Output Digital: Digunakan untuk indikasi status seperti on/off atau alarm.
  • Output Analog: Memberikan data kontinu untuk pengukuran presisi, seperti tekanan atau parameter lingkungan.

Kombinasi ini memungkinkan PN3160 untuk digunakan dalam berbagai sistem kontrol dan monitoring.

Rentang Pengukuran: Luas dan Akurat

Sensor ini mendukung rentang pengukuran yang luas, sehingga dapat digunakan dalam berbagai kondisi operasional:

  • 0…600 bar
  • 0…8700 psi
  • 0…60 MPa

Koneksi Proses Sensor IFM PN3160

PN3160 dilengkapi dengan koneksi proses yang dirancang untuk kemudahan instalasi:

  • Koneksi berulir G 1/4
  • Ulir internal M6 I

Desain koneksi ini, yang kompatibel dengan berbagai sistem pipa industri, menjamin integrasi yang cepat dan aman.

Fitur Khusus Sensor IFM PN3160

PN3160 menawarkan beberapa fitur unggulan yang membuatnya menjadi pilihan ideal untuk aplikasi industri:

  1. Kontak Berlapis Emas
    Sistem ini secara aktif meningkatkan konduktivitas listrik dan mencegah korosi, memastikan performa yang stabil bahkan dalam kondisi ekstrem.
  2. Elemen Pengukuran Sel Film Tipis Logam
    Teknologi ini memberikan akurasi tinggi dan respons cepat, menjadikannya ideal untuk aplikasi yang membutuhkan pengukuran real-time.

Aplikasi PN3160 dalam Industri

Dirancang khusus untuk aplikasi industri, PN3160 dapat digunakan untuk berbagai media, seperti:

  • Cairan: Termasuk air, minyak, atau bahan kimia.
  • Gas: Cocok untuk gas industri seperti nitrogen, oksigen, atau udara bertekanan.

Dengan desainnya, sensor ini mampu menangani suhu media dari -25°C hingga 80°C, memberikan fleksibilitas dalam berbagai kondisi lingkungan.

Ketahanan Tekanan: Solusi untuk Kondisi Ekstrem

PN3160 dirancang untuk menangani tekanan ekstrem dengan spesifikasi berikut:

  • Tekanan Ledakan Minimum:
    • 2500 bar
    • 36250 psi
    • 250 MPa
  • Peringkat Tekanan Operasional:
    • 800 bar
    • 11580 psi
    • 80 MPa
  • Resistensi Vakum:
    • -1000 mbar
    • -0.1 MPa

Ketahanan ini memastikan perangkat dapat diandalkan dalam kondisi tekanan tinggi atau saat bekerja di lingkungan vakum.

Data kelistrikan Sensor IFM PN3160

Tegangan pengoperasian[V]18…30 DC; (sesuai SELV/PELV)
Konsumsi arus[mA]< 35
Resistensi isolasi min.[MΩ]100; (500 V DC)
Kelas perlindunganIII
Pelindung polaritas terbalikya
Waktu penundaan pengaktifan[s]< 0.3
Watchdog terintegrasiya

Desain Kelistrikan Sensor IFM PN3160

Perangkat ini menggunakan desain kelistrikan PNP, yang umumnya dipilih karena kompatibilitas tinggi dengan banyak sistem industri. PNP memastikan operasi yang andal dengan output positif yang aktif saat kondisi tertentu terpenuhi.

Output Digital Sensor IFM PN3160

Sensor ini memiliki 1 output digital, dengan fungsi output yang dapat disesuaikan:

  • Biasanya Terbuka (NO)
  • Biasanya Tertutup (NC)

Parameter ini dapat ditentukan sesuai kebutuhan aplikasi dan memberikan fleksibilitas dalam pengaturan fungsi output.

Spesifikasi teknis lainnya mencakup:

  • Penurunan Tegangan Maksimum pada Output Peralihan DC: 2,5 V
  • Peringkat Arus Permanen:
    • 150 mA untuk kondisi normal
    • 200 mA pada suhu hingga 60°C
    • 250 mA pada suhu hingga 40°C
  • Frekuensi Peralihan DC: Kurang dari 170 Hz

Output Analog Sensor IFM PN3160

Selain output digital, perangkat ini juga dilengkapi dengan 1 output analog yang dirancang untuk memberikan data kontinu dengan presisi tinggi.

Spesifikasi output analog meliputi:

  1. Output Arus Analog:
    • Rentang: 4…20 mA
    • Beban Maksimum: 500 Ω
  2. Output Tegangan Analog:
    • Rentang: 0…10 V
    • Resistensi Beban Minimum: 2000 Ω

Dengan fitur ini, Anda dapat mengukur tekanan, suhu, atau parameter lingkungan lainnya dengan mudah dan akurat.

Teknologi IO-Link untuk Komunikasi Cerdas

Perangkat ini menggunakan IO-Link, yang dikenal sebagai teknologi komunikasi standar global untuk sensor dan aktuator. Berikut spesifikasinya:

  • Tipe Transmisi: COM2 (38,4 kBaud)
  • Revisi IO-Link: 1.1
  • Standar SDCI: IEC 61131-9
  • Mode SIO: Ya

Kombinasi ini memungkinkan perangkat untuk berfungsi dalam mode standar input/output (SIO) atau mode IO-Link, kemudian memberikan fleksibilitas tinggi dalam berbagai aplikasi industri.

Port dan Data Proses

Perangkat ini memerlukan port master tipe A untuk operasionalnya. Selain itu, perangkat mendukung data proses berikut:

  • Data Proses Analog: 1
  • Data Proses Binari: 1

Sistem otomatisasi dapat mengintegrasikan secara mulus data proses ini, yang mencakup pengukuran tekanan, status perangkat, juga informasi peralihan biner.

Konfigurasi DeviceID dan Profil Smart Sensor

Perangkat mendukung berbagai DeviceID yang memungkinkan konfigurasi sesuai kebutuhan:

  1. Factory Setting / CMPT = 2
    • DeviceID: 426
    • Profil: Smart Sensor dengan variabel data proses, identifikasi perangkat, dan diagnosis perangkat.
    • Waktu Siklus Proses Minimum: 2,3 ms
    • Resolusi Tekanan IO-Link:
      • 1 bar
      • 0,1 MPa
  2. Status_B High Resolution / CMPT = 3
    • DeviceID: 605
    • Profil: Smart Sensor ED2 untuk pengukuran digital, identifikasi, dan diagnosis.
    • Waktu Siklus Proses Minimum: 3 ms

Data Proses IO-Link: Bersiklus dan Tidak Bersiklus

Data Proses IO-Link Bersiklus memberikan informasi penting dengan efisiensi tinggi:

  • CMPT = 2
    • Fungsi: Tekanan (14 bit) dan Informasi Peralihan Binari (1 bit).
  • CMPT = 3
    • Fungsi:
      • Tekanan (16 bit)
      • Status Perangkat (4 bit)
      • Informasi Peralihan Binari (1 bit)

Sensor IFM PN3160 PN-600-SER14-MFRKG/US/ /V

Sensor IFM PN3160 PN-600-SER14-MFRKG/US/ /V Datasheet: Sensor IFM PN3160 Download

Baca juga: Jual Photoelectric O1D100 IFM Sensor

Pemesanan

Untuk permintaan harga mengenai Sensor PN3160 IFM silahkan hubungi kami. Kami tidak hanya menyediakan tipe Flush Pressure, tetapi juga berbagai jenis sensor lainnya yang lengkap dan original. Mulai dari Induktif, Kapasitif, Ultrasonic, Valve, hingga Magnetic Sensor IFM. Untuk informasi lebih lanjut atau penawaran terbaik, hubungi langsung tim sales marketing kami atau kunjungi situs web kami.
